ZC-TYD2505 Architectural Luminaire solaire sur mât
ZC-TYD2505 Architectural Luminaire solaire sur mât proposé par le fabricant chinois E-Able…
Voir le produit E-ABLE POWER — FICHE TECHNIQUE DU PRODUIT
SOLUTIONS D'ÉCLAIRAGE SOLAIRE MUNICIPALES
NIVEAU MUNICIPAL CONCEPTION À BRAS EN V / IP65
Caractéristiques principales en bref
| Modèles | ZC-TYD2705 (rond) / ZC-TYD2403 (carré) | Conception | Verrière distinctive à bras en V Assistance |
| Panneau solaire | Monocristallin 5 V / 20 W | Batterie | 3,2 V / 20 000 mAh (64 Wh) Grade A LiFePO4 |
| matrice de LED | 80 puces CMS — Température de couleur sélectionnable de 3 000 à 6 500 K | Temps de charge | 3 à 5 heures d'exposition directe au soleil |
| Logement | Aluminium moulé sous pression + PC haute résistance | TYD2705 Dimensions | Φ480 × H410 mm |
| Dimensions TYD2403 | 400 × 400 × H420 mm | Indice de protection IP | IP65 — Étanche à l'eau et à la poussière |
| Certifications | CE | Garantie | 5 ans Standard |

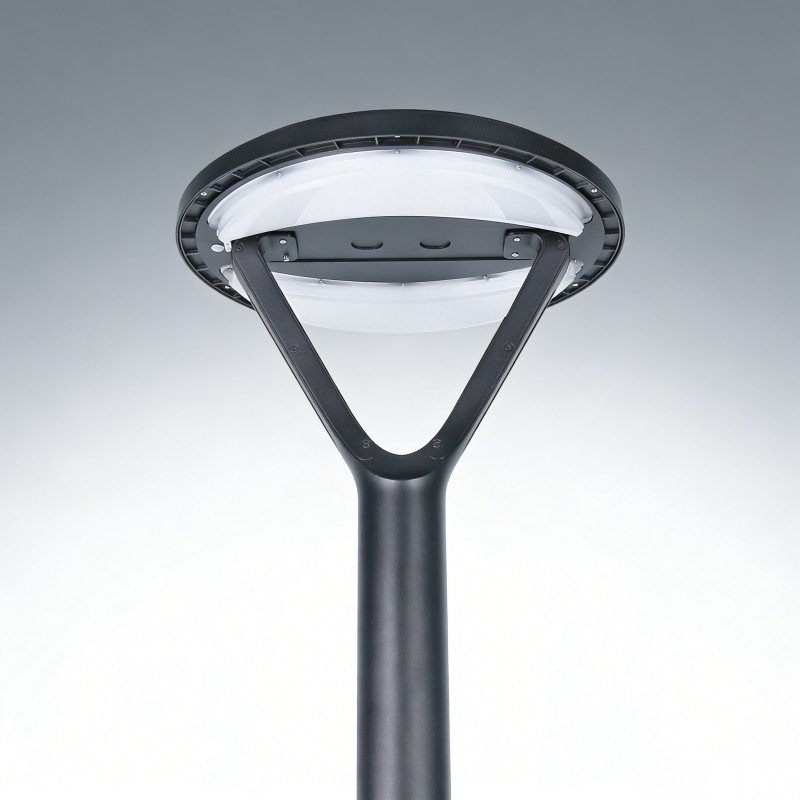

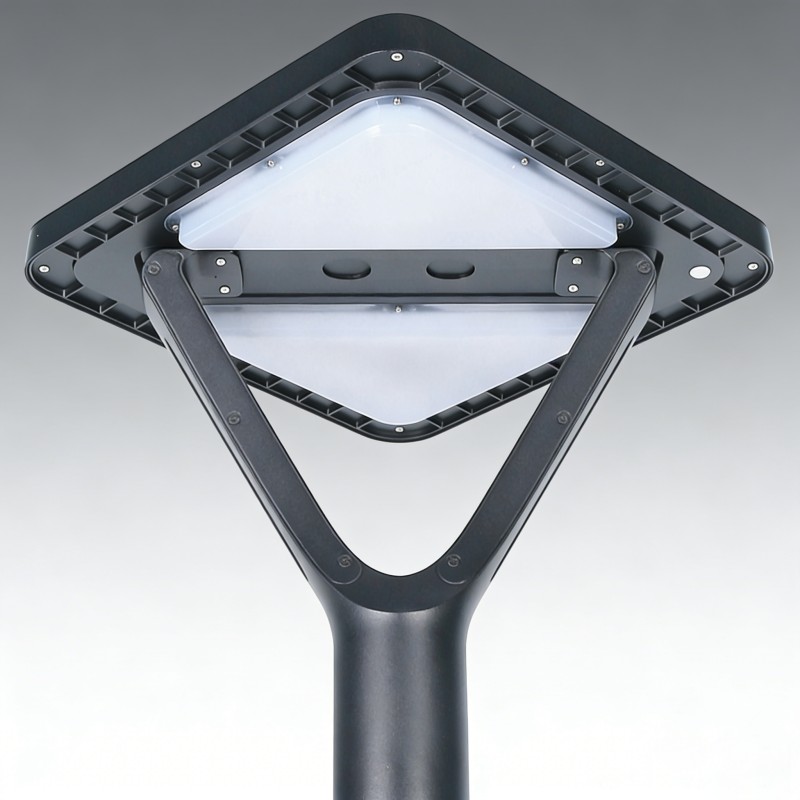

Figure 1.0 : Série ZC-TYD — Modèle rond TYD2705 vs modèle carré TYD2403, conception distinctive de la verrière en forme de V
Avantages fondamentaux de l'ingénierie
Architecture à bras en V caractéristique
Le auvent distinctif en forme de V Assistance Ce design allie esthétique et fonctionnalité : les bras inclinés évacuent l’eau de pluie loin de la surface et du boîtier LED, réduisant ainsi l’accumulation de poussière et préservant l’efficacité de charge. Il positionne la série ZC-TYD comme une infrastructure municipale haut de gamme, et non comme un éclairage standard. Disponible avec un profil de rosace rond (TYD2705) ou carré (TYD2403) pour s’intégrer harmonieusement au contexte architectural urbain.
Boîtier bi-matière IP65
Cadre en aluminium moulé sous pression pour la rigidité structurelle et la dissipation passive de la chaleur + diffuseur PC à haute résistance aux chocs Conçu pour une durabilité optimale et une transmission lumineuse stable aux UV, ce produit bénéficie d'une protection IP65 contre les fortes pluies, la poussière et la corrosion. Testé pour une utilisation extérieure toute l'année dans les environnements urbains et de transport, il est certifié IP65.
Système équilibré 80 LED + 20 000 mAh
Budget énergétique précisément adapté : 80 LED SMD avec température de couleur sélectionnable de 3000 à 6500 K fournir un éclairage ambiant à l'éblouissement contrôlé sans points chauds agressifs, tandis que 20 000 mAh (64 Wh) Batterie LiFePO4 Autonomie de 8 à 10 heures en fonctionnement continu. Le panneau monocristallin de 20 W se recharge complètement en 3 à 5 heures, une performance optimisée pour l'ensoleillement modéré des villes des latitudes moyennes.
Comparaison des modèles et spécifications techniques
| Spécification | ZC-TYD2705 (rond) | ZC-TYD2403 (Carré) |
|---|---|---|
| Profil de la canopée | Rond (circulaire) | Carré (rectiligne) |
| Dimensions du luminaire | Φ480 × H410 mm | 400 × 400 × H420 mm |
| Panneau solaire | 5 V / 20 W — Monocristallin haute efficacité | |
| Batterie | 3,2 V / 20 000 mAh (64 Wh) — Grade A LiFePO4 | |
| matrice de LED | 80 LED SMD haute luminosité — Température de couleur sélectionnable de 3 000 K à 6 500 K | |
| Temps de charge | 3 à 5 heures — Ensoleillement direct standard | |
| Système de contrôle | Capteur optique intelligent — Automatisé du crépuscule à l'aube | |
| Matériau du boîtier | Cadre en aluminium moulé sous pression + diffuseur en polycarbonate haute résistance | |
| Indice de protection | IP65 — Imperméable / Résistant à la poussière / Résistant aux intempéries | |
| Durée de vie de la batterie | Plus de 2 000 cycles à 80 % de la capacité de défense — Plus de 8 ans d'exploitation | |
| Certifications | CE | |
Tableau 1.0 — Comparaison ZC-TYD2705 vs ZC-TYD2403. Les deux modèles partagent une électronique identique : panneau monocristallin de 20 W, batterie de 20 000 mAh, matrice de 80 LED SMD avec température de couleur sélectionnable de 3 000 à 6 500 K, capteur optique et boîtier en aluminium moulé sous pression et polycarbonate (IP65). Choisissez selon vos préférences architecturales : forme ronde pour une intégration paysagère plus douce, forme carrée pour une géométrie moderne et épurée. Possibilité de les combiner au sein d’un même projet. Garantie standard de 5 ans.

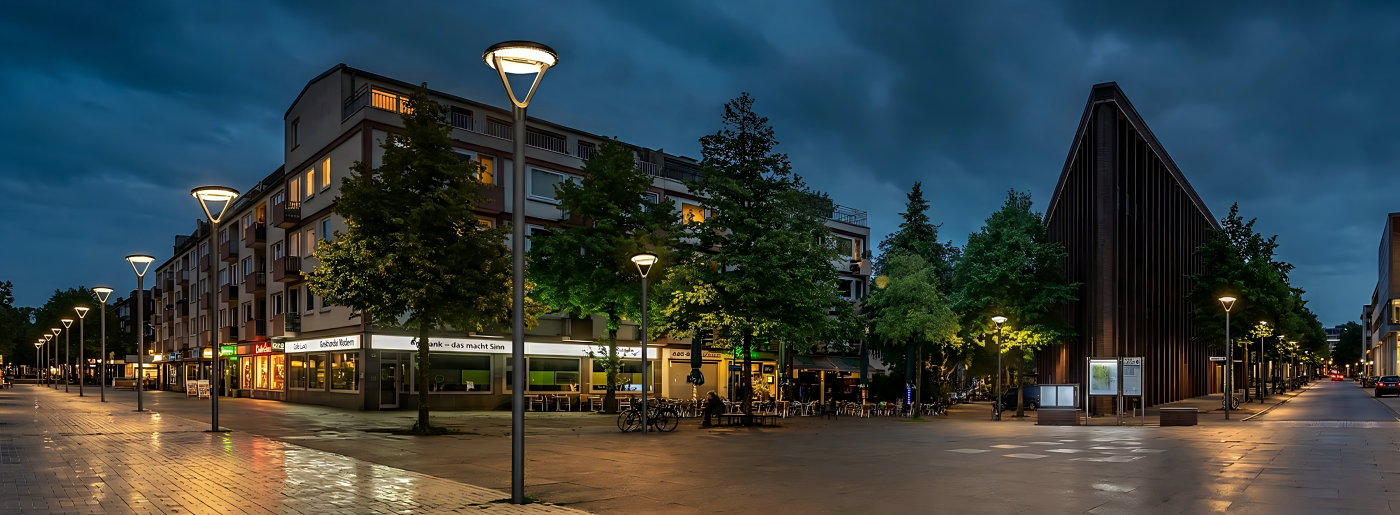

Cible municipale Applications
Places et squares de la ville Zones piétonnes commerciales Campus d'entreprises Pôles de transport en commun Terrains de l'université et de l'hôpital
Foire aux questions
Q : Quel est le but fonctionnel de la conception de la verrière à bras en V ?
Les bras en forme de V du Assistance remplissent à la fois des fonctions esthétiques et pratiques. Structurellement, les bras inclinés évacuer l'eau de pluie de la surface et du boîtier LED du Panneau solaire, réduisant ainsi l'accumulation de poussière et de traces d'eau qui, autrement, dégraderaient l'efficacité de la charge. La conception à cadre ouvert améliore également flux d'air passif autour du Panneau solaireLe système permet de maintenir une température plus basse pendant les heures d'ensoleillement maximal, car des panneaux plus froids produisent davantage d'énergie. Sur le plan esthétique, la silhouette en V confère une identité architecturale reconnaissable, gage d'une infrastructure municipale haut de gamme et distinguant ces luminaires des éclairages sur poteau standard. La géométrie en V est identique pour les profils de rosace ronds (TYD2705) et carrés (TYD2403).
Q : Comment choisir entre le modèle rond TYD2705 et le modèle carré TYD2403 ?
Les deux modèles sont électroniquement identiques — Même panneau de 20 W, batterie de 20 000 mAh, matrice de 80 LED et indice de protection IP65. Le choix est purement architectural. ZC-TYD2705 (Rond, 480 mm de diamètre) : Un profil visuel plus doux qui s'intègre naturellement aux environnements paysagers, aux allées courbes et aux aménagements organiques des parcs. ZC-TYD2403 (Carré, 400x400mm) : Une géométrie rectiligne et nette qui s'harmonise avec les façades des bâtiments modernes, les places quadrillées et les aménagements urbains structurés. Les modèles peuvent être mélangés au sein d'un seul projet — utiliser des auvents ronds le long des chemins sinueux et des auvents carrés dans les cours formelles, tous partageant le même flux lumineux, la même température de couleur et les mêmes procédures d'entretien.
Q : Quelle est la durée de vie prévue de la batterie et quelle est la procédure de remplacement ?
Le Grade A Batterie LiFePO4 est classé pour Plus de 2 000 cycles de combustion profonde à 80 % de profondeur de décharge — équivalent à 5 à 7 ans de fonctionnement nocturne du crépuscule à l'aube dans un déploiement municipal typique avant d'atteindre 80 % de sa capacité initiale. Principaux avantages : stabilité thermique > 270 °C (aucun risque d'emballement thermique), absence de cobalt (chaîne d'approvisionnement éthique) et aucun entretien (ni eau, ni électrolyte, ni égalisation). La batterie est remplaçable par l'utilisateur Grâce au panneau d'accès au logement, un remplacement programmé entre la 7e et la 8e année permet de prolonger la durée de vie totale de l'installation au-delà de 15 ans avec un seul changement de batterie. Pour les appels d'offres municipaux, E-ABLE POWER peut inclure des batteries de rechange lors de l'acquisition initiale afin de garantir les prix actuels pour les remplacements futurs.
Q : Quelles sont les exigences d'installation et les avantages en termes de coûts offerts par la série ZC-TYD ?
Chaque luminaire est entièrement autonomeLe G137, la batterie, la matrice de LED et le capteur optique sont intégrés dans un seul boîtier ; aucun composant séparé à coordonner. L’installation nécessite Pas de tranchées, pas de câblage souterrain, pas de raccordement au réseau et pas de permis d'électricitéÀ installer sur un poteau standard à la hauteur appropriée (poteau fourni par l'installateur, non inclus). Chaque unité s'installe en moins de 30 minutes. Les avantages économiques immédiats pour les projets municipaux sont considérables : suppression des coûts de tranchées et de conduits (représentant généralement 40 à 60 % des budgets des projets d'éclairage classiques), zéro facture d'électricité et aucun entretien du réseau électrique. Entretien annuel : nettoyer le diffuseur G138 et le PC avec un nettoyant pour vitres et un chiffon doux. Norme de 5 ans Garantie. E-ABLE POWER offre une simulation DIALux gratuite pour la conception d'éclairage de scène.
Usine : Dongguan, Guangdong, Chine. Certifié CE. Gestion de la qualité ISO 9001 + gestion environnementale ISO 14001. Boîtier en aluminium moulé sous pression IP65 + polycarbonate. Grade A Batterie LiFePO4 — Sans cobalt, stabilité thermique > 270 °C. Garantie standard de 5 ans Garantie.
Produits associés
Découvrez les produits associés
FAQ
Questions fréquentes.
1Quelles sont les tailles disponibles pour le modèle ZC-TYD Urban ?
+
Dimensions disponibles : Φ480 × H410 mm.
2Quelle batterie utilise le ZC-TYD Urban ?
+
Il utilise 3,2 V / 20 000 mAh (64 Wh) Grade A LiFePO4.
3Le ZC-TYD Urban est-il résistant aux intempéries ?
+
Oui — Aluminium moulé sous pression + PC haute résistance aux chocs, indice de protection IP65 — Étanche à l'eau et à la poussière pour une utilisation en extérieur.
4Qu'est-ce qui alimente le ZC-TYD Urban ?
+
Un monocristallin 5V / 20W Panneau solaire charge la batterie embarquée.
5Quelles sont les certifications dont bénéficie le ZC-TYD Urban ?
+
CE.
Planifiez votre projet de bras en V urbain de la série ZC-TYD Luminaire solaire sur mât (TYD2705 et TYD2403).
Veuillez nous faire parvenir les conditions et exigences de votre site afin que nous puissions vous soumettre une proposition technique étayée par des sources fiables dans un délai de 2 à 3 jours ouvrables.
